PR-100音頻報警電源適配器

PR-100報警適配器的特點：

1、為拾音器（監聽頭）提供潔凈的12V/120mA直流穩壓電源，避免選用電源不當引起的噪聲或聲音品質下降。

2、選用帶屏蔽功能的線性降壓電源，杜絕電磁干擾和電源紋波對聲音質量的影響。

3、內置報警指示和報警開關輸出功能，便于系統連接。

4、可根據環境和拾音器輸出電平調節報警靈敏度。

5、智能判別聲音類型，有效避免因為雷擊、汽笛、警報音等導致的誤報警。

6、為單路拾音器提供標準的聲音分配端子和一個輔助耳機/音箱插孔，可同時接多種音頻設備。

7、提供監聽頭聲音環通分配輸出。

8、為拾音器監提供獨立的聲音大小調節。

9、本產品為峰火（PeakFire）系列拾音器配套的專用報警適配器，使用簡單、連接方便。

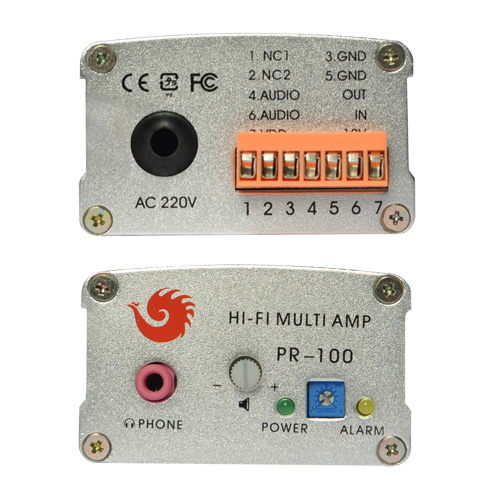

PR-100報警適配器前面板示意圖：

PHONE：耳機/音箱插孔

VOL：音量電平大小調節鈕

PW ：電源工作指示燈

ALARM：報警指示燈

(3362) ：報警靈敏度調節電位器

PR-100報警適配器后面板示意圖：

AC220 ：交流電源連接線

NC1：報警常閉端1

NC2：報警常閉端2

GND：電源和信號公共接地端

AUDIO OUT ：音頻輸出端

AUDIO  IN ：音頻輸入端

VDD - 12V ：12V電源輸出端





PR-100音頻報警電源適配器性能指標

項目	性能指標
輸出電壓	12V
直流紋波	1mV
輸出電流	120mA
交流輸入電壓	AC 180-245V
電源轉換效率	符合美國加州CEC標準
AI輸入阻抗	10KΩ 不平衡式
AI最大輸入電平	15dBu
PHONE接口	6.3mm插口
PHONE輸出阻抗	最小100Ω
PHONE最大輸出電平	12dBu /100Ω
AO輸出阻抗	600Ω不平衡式
AO最大輸入電平	15dBu
報警繼電器	C型，最大25VDC，125mA
報警持續時間	單次 20秒
報警靈敏度	連續可調
工作環境溫度	-25℃ ～ 70℃
顏        色	亞銀色
外殼材質	鋁合金
外形尺寸	38×64mm×85mm
重        量	95 克
符合標準	通過歐盟環保ROHS指令2002/95/EC建設規范。 通過歐盟CE標準以及最高檢同步錄音錄像系統建設規范。 通過美國聯邦通信委員會即FCC相關標準檢測以及相應系統建設規范。
